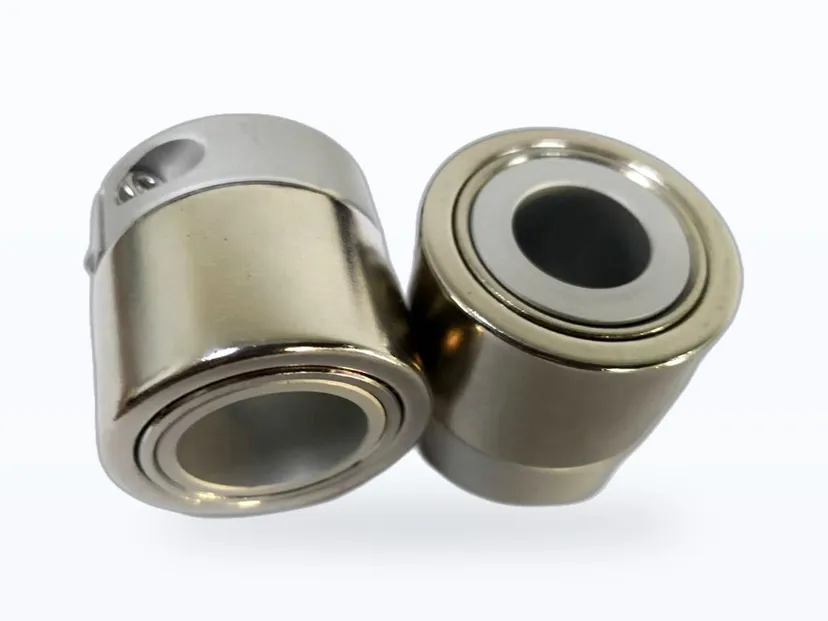

MGS 系列 · 直交顶丝固定型
MGS 系列采用烧结钕铁硼磁环,是直交(90°)传动最常用的系列。两个磁齿轮成 90° 布置传递动力,可实现两轴旋转、搬送传递与角度转换,结构紧凑,是洁净室输送线直角换向的首选方案。
尺寸代号示意图(数值见下表)
材质与表面处理
| 零件名称 | 材质 | 表面处理 |
|---|
| 支架 | AL6061 | 阳极氧化处理 |
| 磁铁 | 钕烧结体 | 镀镍 |
MGS 顶丝固定型 · 标准规格表(型号:MGS + 外径 + 磁极数 - 内径 + 材质 + 增强代号)
| 外径 D (mm) | 磁极数 P | 可选内径 d (mm) | 扭矩 N·m(间隙1mm) | L (mm) | l (mm) | N (mm) | M |
|---|
| 13 | 6P | 4 / 5 / 6 | 0.012 | 15 | 10 | 2.5 | M3 |
| 16 | 12P | 5 / 6 / 8 | 0.015 | 13 | 8 | 2.5 | M3 |
| 16 | 8P | 5 / 6 / 8 | 0.025 | 13 | 8 | 2.5 | M3 |
| 18 | 8P | 6 / 8 | 0.05 | 15 | 10 | 2.5 | M3 |
| 21 | 6P | 6 / 8 / 10 / 12 | 0.13 | 21 | 15 | 3 | M4 |
| 21 | 8P | 6 / 8 / 10 / 12 | 0.11 | 21 | 15 | 3 | M4 |
| 21 | 16P | 6 / 8 / 10 / 12 | 0.07 | 21 | 15 | 3 | M4 |
| 22 | 18P | 6 / 8 / 10 / 12 | 0.07 | 18 | 12 | 3 | M4 |
| 25 | 10P | 6 / 8 / 10 / 12 / 15 | 0.15 | 22 | 15 | 3.5 | M4 |
| 26 | 8P | 6 / 8 / 10 / 12 / 15 | 0.20 | 21 | 14 | 3.5 | M4 |
| 26 | 10P | 6 / 8 / 10 / 12 / 15 | 0.16 | 21 | 14 | 3.5 | M4 |
| 26 | 12P | 6 / 8 / 10 / 12 / 15 | 0.14 | 21 | 14 | 3.5 | M4 |
| 26 | 20P | 6 / 8 / 10 / 12 / 15 | 0.05 | 21 | 14 | 3.5 | M4 |
| 28 | 8P | 8 / 10 / 12 / 15 | 0.22 | 25 | 17 | 4 | M4 |
| 29 | 8P | 8 / 10 / 12 / 15 | 0.25 | 25 | 17 | 4 | M4 |
| 30 | 8P | 10 / 12 / 15 | 0.31 | 25 | 18 | 3.5 | M4 |
| 30 | 10P | 10 / 12 / 15 | 0.28 | 25 | 18 | 3.5 | M4 |
| 32 | 8P | 8 / 10 / 12 / 15 / 20 | 0.40 | 30 | 20 | 5 | M4 |
| 32 | 10P | 8 / 10 / 12 / 15 / 20 | 0.32 | 30 | 20 | 5 | M4 |
| 32 | 12P | 8 / 10 / 12 / 15 / 20 | 0.28 | 30 | 20 | 5 | M4 |
| 32 | 20P | 8 / 10 / 12 / 15 / 20 | 0.09 | 30 | 20 | 5 | M4 |
| 35 | 8P | 8 / 10 / 12 / 15 / 20 | 0.55 | 32 | 21.5 | 5.25 | M5 |
| 35 | 10P | 8 / 10 / 12 / 15 / 20 | 0.45 | 32 | 21.5 | 5.25 | M5 |
| 35 | 12P | 8 / 10 / 12 / 15 / 20 | 0.36 | 32 | 21.5 | 5.25 | M5 |
| 35 | 18P | 8 / 10 / 12 / 15 / 20 | 0.25 | 32 | 21.5 | 5.25 | M5 |
| 39 | 8P | 15 / 17 / 20 | 0.80 | 35.8 | 26.6 | 4.6 | M5 |
| 39 | 12P | 15 / 17 / 20 | 0.48 | 35.8 | 26.6 | 4.6 | M5 |
| 39 | 16P | 15 / 17 / 20 | 0.40 | 35.8 | 26.6 | 4.6 | M5 |
| 40 | 16P | 15 / 20 / 25 | 0.42 | 34 | 24 | 5 | M5 |
| 42 | 12P | 15 / 20 / 25 | 0.74 | 30 | 21 | 4.5 | M5 |
| 42 | 18P | 15 / 20 / 25 | 0.42 | 30 | 21 | 4.5 | M5 |
| 45 | 10P | 15 / 20 / 25 / 30 | 1.20 | 35 | 25 | 5 | M5 |
| 45 | 12P | 15 / 20 / 25 / 30 | 0.95 | 35 | 25 | 5 | M5 |
| 52 | 10P | 20 / 25 / 30 | 1.45 | 35 | 25 | 5 | M5 |
| 65 | 18P | 20 / 25 / 30 | 1.95 | 48 | 35 | 6.5 | M6 |
支架材质:A = 6061 铝,S = 不锈钢 304;增强铁环:C = 增强型(内置隔磁钢环),X = 普通型。标准使用温度 0–80°C,可定做 150°C。
型号说明: 型号说明:MGS 32 08P -15 A C → MGS3208-15AC,表示外径 32mm、8 磁极、内径 15mm、铝支架、增强型。
以上为标准品,本公司可根据客户要求定制尺寸、磁极数与固定方式。
MGS 系列 · 直角夹紧型(-CP)
夹紧(CP)固定替代顶丝,夹紧力均匀、不伤轴,拆装更方便,适用于需要频繁维护或不允许轴面损伤的场合。传动性能与顶丝型一致。
尺寸代号示意图(数值见下表)
材质与表面处理
| 零件名称 | 材质 | 表面处理 |
|---|
| 支架 | AL6061 | 阳极氧化处理 |
| 磁铁 | 钕烧结体 | 镀镍 |
MGS 夹紧型 · 标准规格表(型号同顶丝型,后缀 -CP 表示夹紧固定)
| 外径 D (mm) | 磁极数 P | 可选内径 d (mm) | 扭矩 N·m(间隙1mm) | L (mm) | l (mm) | N (mm) | M |
|---|
| 21 | 6P | 8 / 10 / 12 | 0.13 | 25 | 15 | 5 | M2.5 |
| 21 | 8P | 8 / 10 / 12 | 0.11 | 25 | 15 | 5 | M2.5 |
| 22 | 18P | 8 / 10 / 12 | 0.07 | 20 | 12 | 4 | M2.5 |
| 25 | 10P | 8 / 10 / 12 | 0.15 | 22 | 15 | 3.5 | — |
| 26 | 8P | 8 / 10 / 12 | 0.20 | 24 | 14 | 5 | M3 |
| 26 | 10P | 8 / 10 / 12 | 0.16 | 24 | 14 | 5 | M3 |
| 26 | 20P | 8 / 10 / 12 | 0.05 | 24 | 14 | 5 | M3 |
| 28 | 8P | 8 / 10 / 12 / 15 | 0.22 | 25 | 17 | 4 | M3 |
| 29 | 8P | 8 / 10 / 12 / 15 | 0.25 | 25 | 17 | 4 | M3 |
| 30 | 8P | 10 / 12 / 15 | 0.31 | 27.5 | 18 | 4.75 | M3 |
| 30 | 10P | 10 / 12 / 15 | 0.28 | 27.5 | 18 | 4.75 | M3 |
| 32 | 8P | 10 / 12 / 15 | 0.40 | 30 | 20 | 5 | M3 |
| 32 | 10P | 10 / 12 / 15 | 0.32 | 30 | 20 | 5 | M3 |
| 32 | 12P | 10 / 12 / 15 | 0.28 | 30 | 20 | 5 | M3 |
| 32 | 20P | 10 / 12 / 15 | 0.09 | 30 | 20 | 5 | M3 |
| 35 | 8P | 10 / 12 / 15 / 20 | 0.55 | 32 | 21.5 | 5.25 | M3 |
| 35 | 10P | 10 / 12 / 15 / 20 | 0.45 | 32 | 21.5 | 5.25 | M3 |
| 35 | 12P | 10 / 12 / 15 / 20 | 0.36 | 32 | 21.5 | 5.25 | M3 |
| 35 | 18P | 10 / 12 / 15 / 20 | 0.36 | 32 | 21.5 | 5.25 | M3 |
| 39 | 8P | 15 / 17 / 20 / 25 | 0.80 | 37 | 26.6 | 5.2 | M4 |
| 39 | 12P | 15 / 17 / 20 / 25 | 0.58 | 37 | 26.6 | 5.2 | M4 |
| 39 | 16P | 15 / 17 / 20 / 25 | 0.40 | 37 | 26.6 | 5.2 | M4 |
| 40 | 16P | 12 / 15 / 20 / 25 | 0.42 | 34 | 24 | 5 | M4 |
| 42 | 12P | 15 / 20 / 25 / 30 | 0.74 | 30 | 21 | 4.5 | M4 |
| 42 | 18P | 15 / 20 / 25 / 30 | 0.42 | 30 | 21 | 4.5 | M4 |
| 45 | 10P | 15 / 20 / 25 / 30 | 1.20 | 35 | 25 | 5 | M4 |
| 45 | 12P | 15 / 20 / 25 / 30 | 0.95 | 35 | 25 | 5 | M4 |
| 52 | 10P | 20 / 25 / 30 / 35 | 1.45 | 37 | 25 | 5 | M5 |
| 65 | 18P | 20 / 35 / 40 | 1.95 | 50 | 35 | 7.5 | M5 |
支架材质:A = 6061 铝,S = 不锈钢 304;表面处理:C = 增强型,X = 普通型;固定方式:夹紧(CP)。标准使用温度 0–80°C,可定做 150°C。
型号说明: 型号说明:MGS3208-15AC-CP,表示外径 32mm、8 磁极、内径 15mm、铝支架、有钢环、夹紧固定。
MD 系列 · 防腐蚀包裹(316L / 钛)
MD 系列支架与磁环表面采用不锈钢 316L 或钛全包裹,接缝密封处理,可在化工、医药、食品等腐蚀性环境中长期使用。MDT 为直交传动,MDP 为平行传动。
尺寸代号示意图(数值见下表)
MDT / MDP 标准规格表
| 外径 D (mm) | 磁极数 P | 可选内径 d (mm) | L (mm) | l (mm) | M | 直交扭矩 N·m(间隙1mm) | 平行扭矩 N·m(间隙1mm) |
|---|
| 22 | 8P | 8 / 10 / 12 | 22 | 8 | M4 | 0.09 | 0.13 |
| 27 | 8P | 8 / 10 / 12 | 22 | 7.5 | M4 | 0.14 | 0.30 |
| 27 | 10P | 8 / 10 / 12 | 22 | 7.5 | M4 | 0.11 | 0.26 |
| 29 | 8P | 10 / 12 / 15 | 25 | 9 | M4 | 0.20 | 0.36 |
| 30 | 8P | 10 / 12 / 15 / 16 | 25 | 9 | M4 | 0.23 | 0.38 |
| 30 | 10P | 10 / 12 / 15 / 16 | 25 | 9 | M4 | 0.20 | 0.35 |
| 31 | 8P | 10 / 12 / 15 / 20 | 25 | 9 | M4 | 0.25 | 0.40 |
| 31 | 10P | 10 / 12 / 15 / 20 | 25 | 9 | M4 | 0.23 | 0.39 |
| 36 | 8P | 10 / 12 / 15 / 20 | 32 | 11 | M5 | 0.40 | 0.78 |
| 36 | 10P | 10 / 12 / 15 / 20 | 32 | 11 | M5 | 0.35 | 0.72 |
| 36 | 12P | 10 / 12 / 15 / 20 | 32 | 11 | M5 | 0.30 | 0.58 |
| 40 | 12P | 10 / 15 / 20 | 36.5 | 13 | M5 | 0.58 | 0.98 |
| 46 | 10P | 15 / 20 / 25 | 37 | 13 | M5 | 0.83 | 1.20 |
| 53 | 10P | 20 / 25 / 30 | 37 | 13 | M5 | 0.95 | 1.80 |
包裹材质:S = 不锈钢 316L,T = 钛。标准使用温度 80°C,可定制 150°C。
型号说明: 型号说明:MDT3608-15S,表示直交传动、外径 36mm、8 磁极、内孔 15mm、316L 不锈钢包裹。
MP 系列 · PVC 全包裹(耐强酸碱)
MP 系列支架与磁环采用进口 PVC 全包裹,接缝密封处理,可长期应用于强酸、强碱等极端腐蚀环境,是湿法制程设备的理想选择。MPT 为直交传动,MPP 为平行传动。
尺寸代号示意图(数值见下表)
MPT / MPP 标准规格表
| 外径 D (mm) | 磁极数 P | 可选内径 d (mm) | L (mm) | l (mm) | M | 直交扭矩 N·m(间隙0.5mm) | 平行扭矩 N·m(间隙0.5mm) |
|---|
| 23 | 8P | 8 / 10 | 26 | 10.5 | M4 | 0.07 | 0.10 |
| 28 | 8P | 8 / 10 / 12 | 25 | 10 | M4 | 0.11 | 0.23 |
| 30 | 8P | 8 / 10 / 12 / 15 | 30 | 11.5 | M5 | 0.14 | 0.31 |
| 32 | 10P | 8 / 10 / 12 / 15 | 31 | 12 | M5 | 0.18 | 0.33 |
| 37 | 8P | 10 / 12 / 15 / 20 | 34.5 | 14 | M5 | 0.32 | 0.59 |
| 41 | 8P | 15 / 20 | 39 | 16 | M5 | 0.48 | 0.77 |
| 44 | 12P | 15 / 20 | 34 | 13.5 | M5 | 0.45 | 0.72 |
| 47 | 10P | 15 / 20 / 25 | 38 | 15.5 | M5 | 0.78 | 0.98 |
| 55 | 10P | 20 / 25 / 30 | 28 | 15.5 | M5 | 0.87 | 1.54 |
注意:受 PVC 材质特性限制,建议使用温度保持在 60°C 以内。尺寸可按客户要求定制。
型号说明: 型号说明:MPT3008-12,表示直交传动、外径 30mm、8 磁极、内孔 12mm、PVC 包裹。
CM-PE 系列 · 粘结直角 POM 夹紧型
CM 系列采用粘结(注塑)钕铁硼磁环,一体成型、生产周期短、经济实用,磁力略低于烧结型。POM 支架夹紧固定,夹紧力均匀、不伤轴,适用于轻载、大批量的直交传动场合。
尺寸代号示意图(数值见下表)
CM-PE · POM 支架夹紧型规格表
| 型号 | 外径 D (mm) | 磁极数 P | 可选内径 d (mm) | C (mm) | L (mm) | 扭矩 N·m(间隙1mm) |
|---|
| CM2106P-dPE | 21 | 6P | 10 | 15 | 26.5 | 0.11 |
| CM2108P-dPE | 21 | 8P | 10 | 15 | 26.5 | 0.07 |
| CM2106PL-dPE | 21 | 6P | 10 | 30 | 41.5 | 0.15 |
| CM2608P-dPE | 26 | 8P | 8 / 10 / 12 / 15 | 14 | 25.5 | 0.12 |
| CM2610P-dPE | 26 | 10P | 8 / 10 / 12 / 15 | 14 | 25.5 | 0.10 |
| CM3208P-dPE | 32 | 8P | 10 / 15 / 20 | 20 | 32 | 0.20 |
| CM3210P-dPE | 32 | 10P | 10 / 15 / 20 | 20 | 32 | 0.16 |
| CM3508P-dPE | 35 | 8P | 10 / 12 / 15 / 20 | 21.5 | 33 | 0.27 |
| CM3510P-dPE | 35 | 10P | 10 / 12 / 15 / 20 | 21.5 | 33 | 0.23 |
| CM3512P-dPE | 35 | 12P | 10 / 12 / 15 / 20 | 21.5 | 33 | 0.20 |
| CM4212P-dPE | 42 | 12P | 10 / 12 / 15 / 20 / 25 | 21 | 32.5 | 0.30 |
型号说明: 型号说明:CM3508P-20PE,表示外径 35mm、8 磁极、内径 20mm、POM 支架、磁环表面电泳;L 后缀表示加长型。
粘结系列可根据客户要求定制外径、磁极数与内孔尺寸。
CM-BE-S 系列 · 粘结直角螺母锁死固定
螺母锁死固定型:多边形螺母支架与轴锁紧,结构简单、防松可靠,适用于振动较大的直交传动场合。
尺寸代号示意图(数值见下表)
CM-BE-S · 螺母锁死固定型规格表
| 型号 | 外径 D (mm) | 磁极数 P | 可选内径 d (mm) | C (mm) | L (mm) | 扭矩 N·m(间隙1mm) |
|---|
| CM3508P-dBE-S | 35 | 8P | 15 / 20 | 32 | 46 | 0.38 |
| CM3512P-dBE-S | 35 | 12P | 15 / 20 | 32 | 46 | 0.21 |
型号说明: 型号说明:CM3508P-20BE-S,表示外径 35mm、8 磁极、内径 20mm、螺母锁死固定。
CM-AM 系列 · 粘结直角铝支架顶丝固定
铝支架顶丝固定型:6061 铝或不锈钢 304 支架,顶丝固定,规格覆盖外径 16–52mm,是粘结系列中规格最全的固定方式。
尺寸代号示意图(数值见下表)
CM-AM · 铝支架顶丝固定型规格表
| 外径 D (mm) | 磁极数 P | 可选内径 d (mm) | C (mm) | L (mm) | M | 扭矩 N·m(间隙1mm) |
|---|
| 16 | 8P | 6 / 8 | 8 | 13 | M2.5 | 0.04 |
| 21 | 6P | 8 / 10 / 12 | 15 | 21 | M4 | 0.10 |
| 21 | 8P | 8 / 10 / 12 | 15 | 21 | M4 | 0.07 |
| 26 | 8P | 8 / 10 / 12 / 15 | 14 | 21 | M4 | 0.12 |
| 26 | 10P | 8 / 10 / 12 / 15 | 14 | 21 | M4 | 0.10 |
| 28 | 8P | 10 / 12 / 15 | 17 | 24 | M4 | 0.15 |
| 30 | 8P | 10 / 12 / 15 / 16 | 18 | 25 | M4 | 0.18 |
| 30 | 10P | 10 / 12 / 15 / 16 | 18 | 25 | M4 | 0.15 |
| 32 | 8P | 10 / 12 / 15 / 20 | 20 | 28 | M4 | 0.20 |
| 32 | 10P | 10 / 12 / 15 / 20 | 20 | 28 | M4 | 0.16 |
| 35 | 8P | 10 / 12 / 15 / 20 | 21.5 | 30 | M5 | 0.27 |
| 35 | 10P | 10 / 12 / 15 / 20 | 21.5 | 30 | M5 | 0.23 |
| 35 | 12P | 10 / 12 / 15 / 20 | 21.5 | 30 | M5 | 0.20 |
| 42 | 12P | 10 / 15 / 20 | 21 | 29 | M5 | 0.30 |
| 45 | 10P | 15 / 20 / 25 | 25 | 35 | M5 | 0.55 |
| 52 | 10P | 20 / 25 / 30 | 22 | 30 | M5 | 0.70 |
支架材质:A = 6061 铝,S = 不锈钢 304;标准为顶丝固定,抱紧固定请在型号后加 -CP。
型号说明: 型号说明:CM3508P-20AM,表示外径 35mm、8 磁极、内径 20mm、铝支架顶丝固定。
CJ 系列 · 平行传动
平行传动即两轴平行状态的传动,传动时两相邻磁齿轮转向相反。CJ 系列是应用最广泛的传动方式,相同外径下传动扭矩高于直交传动。
尺寸代号示意图(数值见下表)

CJ 平行传动 · 标准规格表
| 型号 | 外径 A (mm) | 可选内孔 D (mm) | L (mm) | G (mm) | F (mm) | M | 磁极数 P | 扭矩 N·m(间隙1mm) |
|---|
| CJ1308P-D | 13 | 10 / 15 / 20 | 15 | 10 | 2.5 | M2.5 | 10P | 2.20 |
| CJ1612P-D | 16 | 6 / 8 | 13 | 8 | 2.5 | M2.5 | 12P | 0.05 |
| CJ2108P-D | 21 | 8 / 10 / 12 | 21 | 15 | 3 | M4 | 8P | 0.20 |
| CJ2218P-D | 22 | 8 / 10 / 12 | 18 | 12 | 3 | M4 | 18P | 0.13 |
| CJ2412P-D | 24 | 10 / 12 | 19 | 12 | 3.5 | M4 | 12P | 0.40 |
| CJ2612P-D | 26 | 8 / 10 / 12 / 15 | 21 | 14 | 3.5 | M4 | 12P | 0.45 |
| CJ2618P-D | 26 | 8 / 10 / 12 / 15 | 21 | 14 | 3.5 | M4 | 18P | 0.21 |
| CJ2812P-D | 28 | 10 / 12 / 15 | 25 | 14 | 3.5 | M4 | 12P | 0.32 |
| CJ3010P-D | 30 | 8 / 10 / 12 / 15 | 25 | 18 | 3.5 | M4 | 10P | 0.39 |
| CJ3210P-D | 32 | 10 / 12 / 15 | 30 | 20 | 4 | M4 | 10P | 0.80 |
| CJ3512P-D | 35 | 10 / 12 / 15 / 20 | 32 | 21.5 | 5.25 | M5 | 12P | 1.10 |
| CJ3518P-D | 35 | 10 / 12 / 15 / 20 | 32 | 21.5 | 5.25 | M5 | 18P | 0.70 |
| CJ3916P-D | 39 | 10 / 15 / 20 | 35.8 | 26.5 | 5 | M5 | 16P | 1.50 |
| CJ4510P-D | 45 | 10 / 15 / 20 | 34 | 25 | 4 | M5 | 10P | 2.20 |
型号中 D 代表可选内孔,订货时请注明内孔尺寸。
型号说明: 型号说明:CJ3010P-15AC,表示平行传动系列、外径 30mm、10 磁极、内孔 15mm、铝支架、增强型。
以上标准规格可定制抱紧固定(型号后加 -CP)、SUS / 钛 / PVC 包裹等。

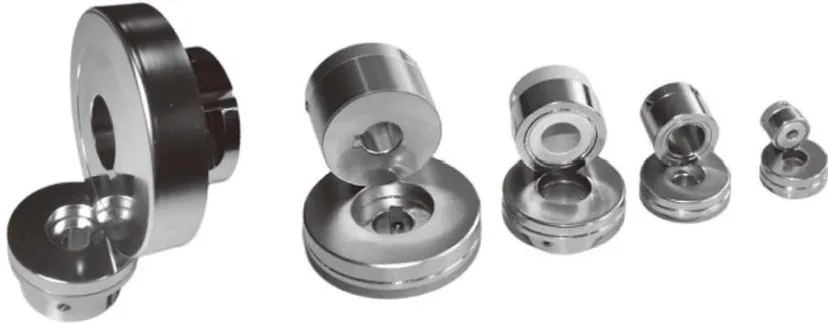

CS 系列 · 直交锥传动
CS 系列用于替代传统伞形齿轮:利用磁齿轮的径向磁极与磁力盘的轴向磁极同极相斥实现动力传递。产品由磁传动齿轮与磁力盘两部分组成,可提供 1:1、5:4、4:3、2:1 等传动比。
尺寸代号示意图(数值见下表)
CS 锥传动 · 标准规格表
| 型号 | 磁盘外径 A (mm) | 磁轮外径 B (mm) | 磁盘内孔 C (mm) | 磁轮内孔 D (mm) | E (mm) | F (mm) | 传动比 | 扭矩 N·m(间隙1mm) | 扭矩 N·m(间隙5mm) |
|---|
| CS3026-CD | 30 | 26 | 8 / 10 / 12 / 15 | 8 / 10 / 12 / 15 | 16 | 21 | 1:1 | 0.45 | 0.04 |
| CS3530-CD | 35 | 30 | 8 / 10 / 12 / 15 | 10 / 12 / 15 / 16 | 16 | 20 | 5:4 | 0.70 | 0.06 |
| CS4735-CD | 47 | 35 | 12 / 15 / 20 | 10 / 12 / 15 / 20 | 21 | 25 | 1:1 | 1.30 | 0.18 |
| CS6045-CD | 60 | 45 | 15 / 20 / 25 | 15 / 20 / 25 | 25 | 30 | 1:1 | 2.50 | 0.34 |
| CS6545-CD | 65 | 45 | 15 / 18 / 20 / 25 | 15 / 20 / 25 | 24 | 30 | 1:1 | 3.10 | 0.80 |
| CS7552-CD | 75 | 52 | 18 / 20 / 25 | 15 / 20 / 25 / 30 | 27 | 33 | 1:1 | 4.20 | 1.10 |
| CS6050-CD | 60 | 50 | 15 / 18 / 20 / 22 | 15 / 20 / 25 / 30 | 33 | 45 | 1:1 | 2.60 | 0.90 |
| CS6080-CD | 60 | 80 | 15 / 18 / 20 / 22 | 20 / 25 / 30 / 35 | 33 | 45 | 4:3 | 6.00 | 1.40 |
| CS60100-CD | 60 | 100 | 15 / 18 / 20 / 22 | 20 / 25 / 30 / 35 | 33 | 45 | 2:1 | 7.10 | 1.75 |
型号说明: 型号说明:CS6545-2520,表示锥传动系列,磁盘外径 65mm、内孔 25mm;磁轮外径 45mm、内孔 20mm。
可根据客户的传动扭矩、使用温度、固定方式、空间尺寸、传动比及包裹材质定制。
CDS 系列 · 同轴平面联轴器
CDS 系列由 45 号钢与钕铁硼磁铁整体多极充磁组成,磁力强、传动扭矩大、经济耐用,是磁传动家族中扭矩密度最高的产品之一。
尺寸代号示意图(数值见下表)
CDS 平面联轴器 · 标准规格表
| 型号 | 外径 A (mm) | 可选内孔 B (mm) | 高度 C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | M | 扭矩 N·m(间隙1mm) | 扭矩 N·m(间隙5mm) |
|---|
| CDS12-B | 12 | 4 / 5 / 6 | 16 | 12 | — | — | — | — | M3 | 0.05 | — |
| CDS24-B | 24 | 6 / 8 / 10 | 18 | 18 | 10 | 5 | 6 | 3.2 | M4 | 0.42 | 0.04 |
| CDS28-B | 28 | 6 / 8 / 10 | 18 | 20 | 10 | 5 | 10 | 4.2 | M4 | 0.75 | 0.12 |
| CDS32-B | 32 | 8 / 10 / 12 | 18 | 24 | 10 | 5 | 12 | 4.2 | M5 | 1.95 | 0.32 |
| CDS38-B | 38 | 8 / 10 / 12 / 15 | 18 | 28 | 10 | 5 | 15 | 5.2 | M5 | 2.98 | 0.82 |
| CDS43-B | 43 | 12 / 15 / 20 | 20 | 30 | 12 | 5 | 15 | 5.2 | M5 | 3.80 | 1.20 |
| CDS50-B | 50 | 12 / 15 / 20 | 22 | 34 | 13 | 6 | 20 | 5.5 | M5 | 4.20 | 1.50 |
| CDS63-B | 63 | 15 / 18 / 20 / 25 | 25 | 36 | 15 | 6 | 26 | 5.5 | M5 | 11.0 | 4.50 |
| CDS68-B | 68 | 15 / 18 / 20 / 25 | 30 | 40 | 18 | 8 | 30 | 6.2 | M5 | 16.2 | 7.20 |
| CDS78-B | 78 | 18 / 20 / 25 / 30 | 32 | 42 | 18 | 10 | 33 | 6.2 | M5 | 18.5 | 10.0 |
型号说明: 型号说明:CDS32-10,表示平面联轴器外径 32mm、内孔 10mm。
标准品不带键槽、顶丝固定;可根据要求定制键槽或抱紧固定。
CDQ 系列 · 包裹型平面联轴器
CDQ 系列在 CDS 基础上采用不锈钢、铝、PVC 或钛全包裹,防水防腐蚀性能更佳,适用于潮湿、腐蚀与洁净环境。
尺寸代号示意图(数值见下表)

CDQ 包裹平面联轴器 · 标准规格表
| 型号 | 外径 D (mm) | 可选内径 d (mm) | L (mm) | l (mm) | M | 扭矩 N·m(间隙1mm) | 扭矩 N·m(间隙5mm) |
|---|
| CDQ28-D-d | 28 | 8 / 10 | 20 | 10 | M3 | 0.50 | 0.10 |
| CDQ32-D-d | 32 | 8 / 10 / 12 | 20 | 10 | M3 | 1.50 | 0.28 |
| CDQ37-D-d | 37 | 10 / 12 / 15 | 22 | 12 | M4 | 2.40 | 0.70 |
| CDQ42-D-d | 42 | 10 / 12 / 15 | 22 | 12 | M4 | 3.10 | 0.85 |
| CDQ49-D-d | 49 | 12 / 15 / 20 | 25 | 13 | M5 | 3.30 | 1.10 |
| CDQ63-D-d | 63 | 15 / 20 / 25 | 28 | 14 | M5 | 9.20 | 3.50 |
| CDQ68-D-d | 68 | 15 / 20 / 25 | 28 | 14 | M5 | 14.1 | 5.30 |
| CDQ78-D-d | 78 | 15 / 20 / 25 / 30 | 30 | 15 | M5 | 16.0 | 6.90 |
| CDQ90-D-d | 90 | 20 / 25 / 30 / 35 | 38 | 20 | M6 | 22.8 | 8.70 |
| CDQ100-D-d | 100 | 20 / 25 / 30 / 35 | 40 | 22 | M6 | 28.5 | 10.5 |
包裹材质:-A = 6061 铝,-S = 不锈钢,-P = PVC,-T = 钛。
型号说明: 型号说明:CDQ40-12-A,表示包裹型平面联轴器,外径 40mm、内孔 12mm、铝包裹。
CI 系列 · 磁力联轴器(套联)
CI 系列由内、外两个磁体组成,中间以隔离罩将两磁体分开:内磁体与被传动件相连,外磁体与动力件相连。除弹性联轴器的缓冲吸振功能外,还能将动密封转化为静密封,实现零泄漏,广泛用于化工泵、反应釜等密封传动场合。
尺寸代号示意图(数值见下表)

CI 内外磁体 · 规格表
| 型号 | ΦA | ΦB | C | ΦD | Φa | Φb | Φd | E | F | G | H | I | J | K | L | M | P | 扭矩 N·m |
|---|
| CI045 | 45 | 38 | 50 | 19 | 33 | 27 | 12 | 32 | 6 | 21.8 | 38 | 4 | 5 | 4 | 60 | M4 | M3 | 2 |
| CI060 | 60 | 47 | 58 | 24 | 43 | 35 | 15 | 38 | 8 | 27.3 | 46 | 4 | 6 | 5 | 70 | M5 | M4 | 5.4 |
| CI080 | 80 | 58 | 65 | 28 | 58 | 48 | 20 | 40 | 8 | 31.3 | 49.5 | 5.5 | 7 | 6 | 80 | M6 | M5 | 11.5 |
| CI100 | 100 | 70 | 100 | 35 | 72 | 58 | 25 | 72 | 10 | 38.3 | 83 | 6 | 8.5 | 7 | 117 | M8 | M6 | 43.8 |
| CI120 | 120 | 70 | 105 | 35 | 86 | 70 | 30 | 72 | 10 | 38.3 | 86 | 6 | 8.5 | 7 | 125 | M8 | M8 | 84 |
尺寸单位:mm
配套隔离罩规格表
| 型号(配用) | ΦA | ΦB | C | ΦD | E | L | P(安装孔) |
|---|
| CI045 | 65 | 31 | 37.5 | 29 | 5 | 38.5 | Φ4.5 / P.C.D 55 |
| CI060 | 90 | 40 | 46.5 | 38 | 9 | 47.5 | Φ5.5 / P.C.D 77 |
| CI080 | 115 | 55 | 49 | 51 | 8 | 51 | Φ6.6 / P.C.D 99 |
| CI100 | 142 | 68 | 84 | 62 | 10 | 84 | Φ8.6 / P.C.D 122 |
| CI120 | 165 | 82 | 86 | 74 | 10 | 88 | Φ8.6 / P.C.D 145 |
尺寸单位:mm
型号说明: 隔离罩与联轴器成套供应,材质可按介质特性选用不锈钢或钛。
标准品使用温度 80°C,可定做 180°C 及 300°C;可按客户要求定制。
